想對力士樂A4VG液壓泵結構有更多的了解嗎？那么現在港隆公司給大家介紹力士樂A4VG液壓泵結構參數圖,讓大家更了解它。

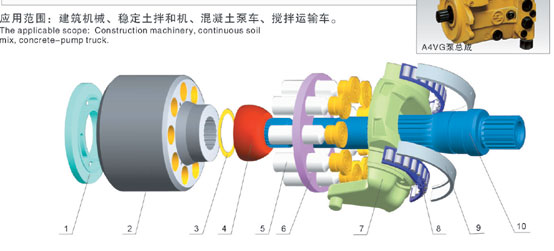

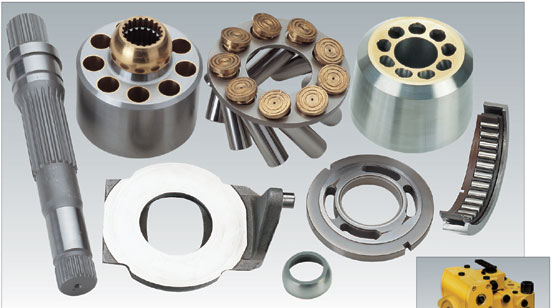

力士樂A4VG液壓泵結構配件名稱分別為：
1配油盤 L
1配油盤 R
2缸 體
3墊 圈
4球 鉸
5柱塞滑靴
6回程盤
7搖 擺
8月牙軸承
9月牙軸承座
10傳動軸
11彈簧
力士樂A4VG系列柱塞泵型號為：A4VG28、A4VG45、A4VG50、A4VG56、A4VG71、A4VG125、A4VG180、A4VG250
力士樂A4VG系列柱塞泵一般用于機床、冶金、鍛壓、礦山及起重機械的液壓傳動系統中，特別廣泛地應用于大功率的液壓傳動系統中。

以下是對REXROTH力士樂A4VG液壓泵的詳細介紹：
一、基本概述
REXROTH力士樂A4VG液壓泵是斜盤結構軸向柱塞變量泵，適用于靜液壓傳動閉式回路。該泵具有流量與驅動轉速、排量成正比，并可無級變量的特點，能夠?qū)崿F(xiàn)雙向驅動，并可以串聯一輔助泵。A4VG泵代表了當今工程機械液壓傳動技術的較高水平，廣泛應用于建筑機械、農業和農林機械、路面機械以及叉車、起重機等機器上。
二、結構特點
泵殼體：整體式設計，內置補油泵，結構緊湊，密封部位少，重量輕，外形尺寸縮短，功率重量比高。
集成閥塊：在泵殼體的尾部配置有集成閥塊，包含了高壓溢流閥、單向閥、壓力切斷閥、斜盤傾角控制回路以及補油壓力控制回路等閉式系統所需的控制功能模塊。
斜盤滾動副：采用大錐角滾柱軸承，軸向承載能力強，使用壽命大大提高。
功率調節器：由傳統的彈簧調節改為采用力矩平衡原理的雙曲線調節，理論上沒有功率損失。
三、性能參數
額定工作壓力：可達40MPa。
最高壓力：可達45MPa（部分系列可能更高）。
排量范圍：28~250mL/r。
轉速范圍：2400~4250r/min（具體轉速與排量大小有關）。
四、控制方式
A4VG軸向柱塞變量泵的控制方式多種多樣，包括：
HD液控變量形式：通過液壓信號控制斜盤傾角，從而調節泵的排量。
HW液壓控制手動伺服形式：通過手動伺服機構調節斜盤傾角，實現泵排量的控制。
DA液壓控制方式：與轉速相關的控制系統，內置DA控制閥芯產生一個與泵（發動機）驅動轉速成比例的先導壓力，通過電磁鐵操作的換向閥傳至油泵的定位器上，實現泵排量的無級調節。
五、應用與維護
應用：A4VG泵在靜液壓傳動系統中得到了廣泛應用，特別是在中小型裝載機、叉車、煤礦牽引車、壓路機和起重機等行走驅動系統中。
維護：為確保泵的正常運行，需要定期檢查泵的密封性、清洗油箱和過濾器、檢查油的清潔度和粘度等。同時，在安裝時需要注意原動機輸出軸與液壓泵傳動軸的對中性和同軸度要求。
綜上所述，REXROTH力士樂A4VG液壓泵具有結構緊湊、功率密度高、功能擴展方便、控制方式多樣等特點，是工程機械液壓傳動系統中的關鍵元件之一。
