21MPa用緊湊型液壓缸-CJT210C

油研油缸系列：CJT35 , CJT70 , CJT140 , CJT210

21MPa用緊湊型液壓缸 - "JT 21 MPa" Series Compact Type Hydraulic Cylinders
YUKEN的21MPa用緊湊型液壓缸，為了對應以機床為首的一般工業機械廣泛用途，開發了工作壓力21MPa的高壓缸。比以往的21MPa用標準液壓缸縮小了外形尺寸，可實現裝置的緊湊。

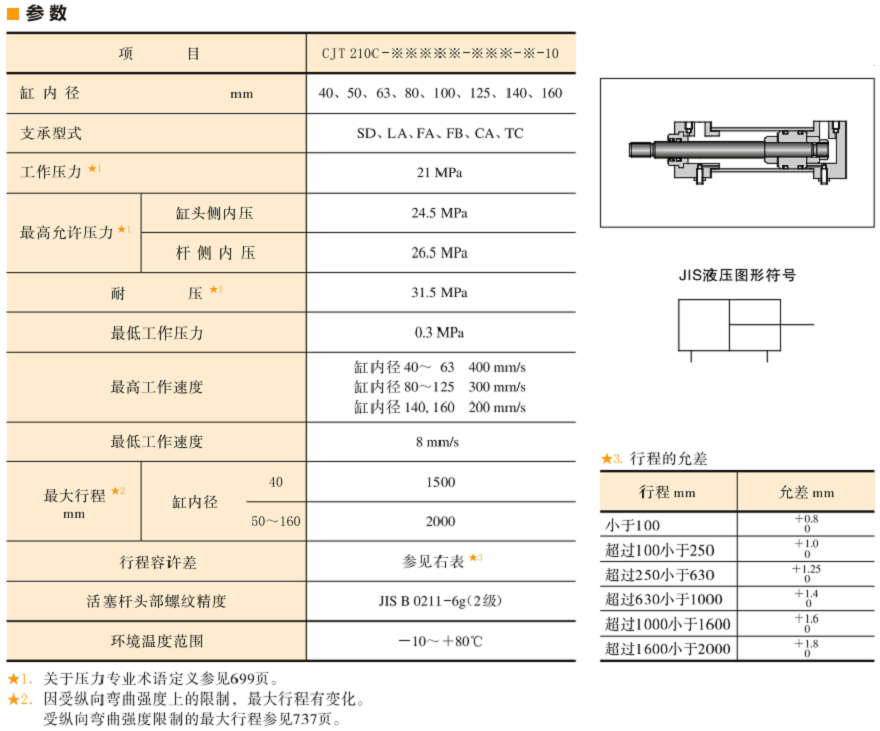

油研CJT210C系列液壓缸參數：

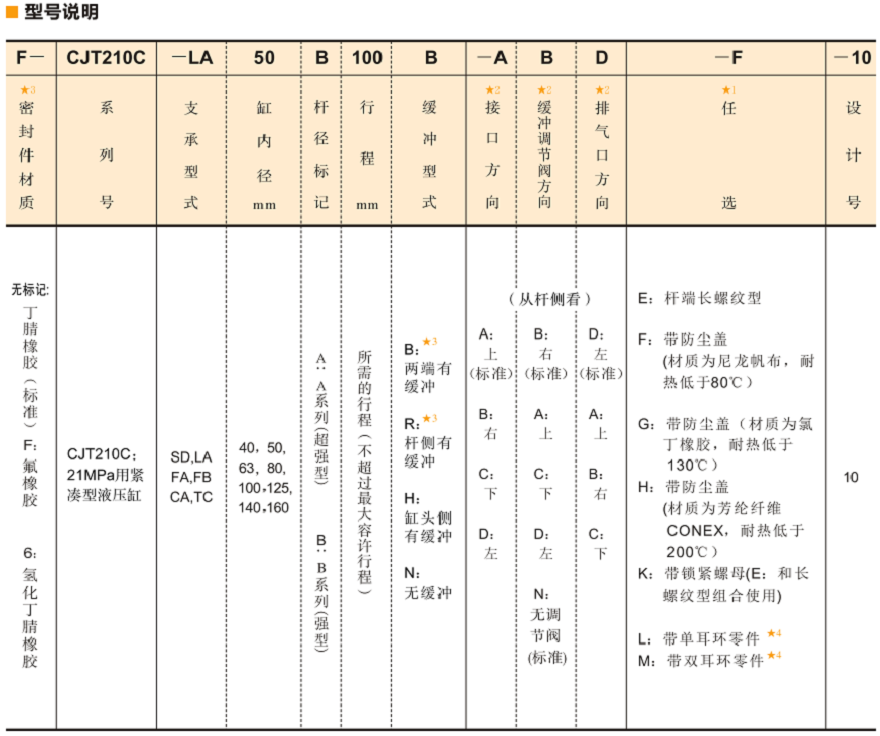

油研CJT210C系列液壓缸型號說明：

★1.任選可各自組合使用，請注明所使用的任選標記。
例: EKL
★2.注明接口、緩沖調節閥及排氣閥各自方向，由活塞桿側見④(參見下圖)。
標準為接口方向四，緩沖調節閥方向⑧。排氣閥標準方向?yàn)楸唤涌诤途彌_調節閥指定剩余的兩處。
注)接口和緩沖調節閥不能同向。
★3.缸內徑40桿徑A系列的緩沖型式“B”和“R”為固定緩沖。
★4.端部零件(任選)為桿徑B系列專用。如對桿徑A系列使用端部零件時，其缸須為桿徑B系列的螺紋尺寸。

CJT系列油研液壓缸
YUKEN的“CJT”系列液壓缸有多種安裝類型，可廣泛用于機床等通用工業機械。此外，開關組“CJT”系列液壓缸帶有一個接近開關，便于通過缸體上的滑動接近開關檢測位置。
. 各種安裝類型
. 優秀的低速高精度運行能力
. 通過平滑的緩沖效果獲得溫和的停止特性
